Montageanleitung

Montagevideo einer Klimmzugstange für die Wand

Hier ist unsere Montageanleitung in Form eines Videos. Im Video zeigen wir wie eine Klimmzugstange (W4-Modell) an einer Betonwand mit acht Stockschrauben (M8) und Nylondübel (D10) montiert wird.

Bei der Montage wurden folgende Werkzeuge verwendet, siehe Bild und den Text weiter unten.

klimmzugstange_wand_montieren

1. Klimmzugstange W4 für Wand
2. Schlagbohrmaschine mit einem 10-Bohrer
3. Dübel, Stockschrauben, Hutmuttern, Unterlegscheiben
4. Steckschlüssel mit Nuss für Hutmuttern
5. Wasserwaage
6. Hammer
7. Ausbläser
8. Stift
9. Handschuhe

Montagevideo einer Klimmzugstange für die Decke

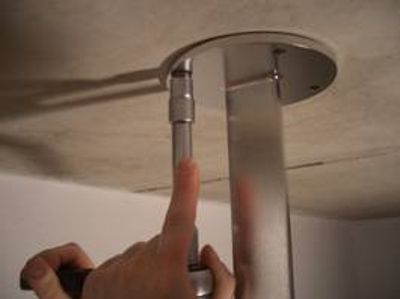

In diesem Video zeigen wir die Montage eine Klimmzugstange für die Decke. Die Decke ist aus Stahlbeton. In die Nylondübel werden Stockschrauben eingedreht.

Montageanleitung einer Klimmzugstange

Hinweis: Diese Montageanleitung ist etwas älter und ein wenig anders aufgebaut, führt aber dennoch zum Ziel. Hier findest Du sie auch als [PDF].

1. Im ersten Schritt ist die Klimmzugstange auf eventuelle Beschädigungen zu prüfen. Wenn es keine vollverschweißte Klimmzugstange ist, dann muss sie zunächst zusammengebaut werden. Bei vollverschweißten Konstruktionen kann mit der eigentlichen Befestigung an der Wand, Decke, Balken usw. sofort begonnen werden. Es ist von Vorteil, wenn eine zweite Person zur Hilfe herangezogen wird.

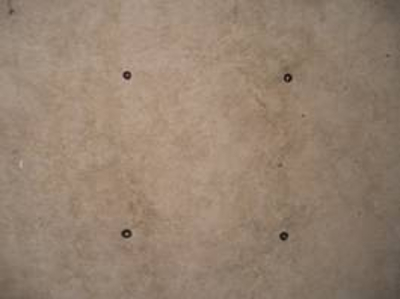

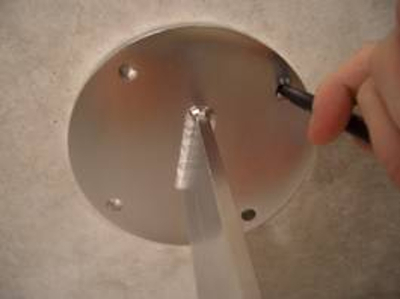

2. Im zweiten Schritte halt die Klimmzugstange an die gewünschte Befestigungsstelle. Wandmodelle richtest du mit Hilfe einer Wasserwaage waagrecht aus. Deckenmodelle richtest du nach Belieben aus, bspw. parallel zu einer Wand. Sobald du die Klimmzugstange ausgerichtet hast, markiere  alle Bohrstellen mit einem Stift. Nimm  die Klimmzugstange anschließend ab.

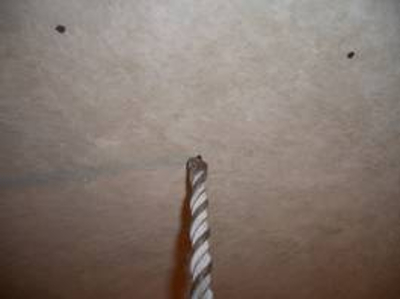

3. Im dritten Schritt bohre alle Löcher im Mauerwerk bzw. Balken. Die Löcher sollten ausreichend tief gebohrt werden. In der Regel reichen acht bis neun Zentimeter aus. Der Durchmesser des Bohrers muss der Dübelgröße entsprechen. Wenn die Dübel 8 mm groß sind, dann sollte der Bohrer dementsprechend auch 8 mm groß sein. Auf allen Dübeln und Bohrern findet sich ihre Größe. Verwenden Sie beim Bohren einen Steinbohrer. Je nach Festigkeit der Befestigungsstelle ist ein Vorbohren mit einem kleineren Bohrer erforderlich. Bei einer Befestigung an einem Balken sollten die Löcher immer mit einem kleineren Bohrer vorgebohrt werden.

Wichtiger Hinweis: Aus allen Bohrlöchern sollte der Staub unbedingt entfernt werden, da ansonsten die Schrauben im Mauerwerk schnell greifen und abbrechen können. Achte deswegen darauf, dass du die Schrauben nicht zu fest anziehst. Beim Missachten dieses Hinweises können die Schrauben sehr schnell greifen und abbrechen.

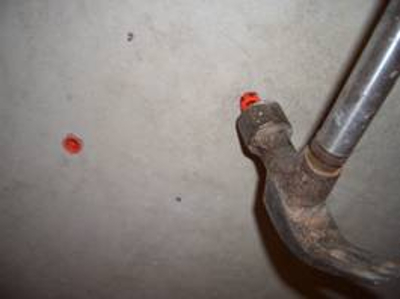

Versenke die Dübel in den Bohrlöchern, sobald du den Staub entfernt hast.

4. Im vierten Schritt drehe alle Stockschrauben mit Hilfe der Hutmuttern bis auf 5 mm ein. Anschließend sollten die Hutmuttern von der Stockschrauben wieder abgenommen werden. Der vierte Schritt entfällt bei Verwendung normaler Schrauben und bei Klimmzugstangen für die Flumontage oder Klimmzugstangen für eine 90° Ecke.

Wie bekommt man Stockschrauben aus der Wand?

Die Stockschrauben können mit zwei normalen Muttern wieder aus der Wand herausgeschraubt werden. Dazu müssen die beiden Muttern auf die Stockschraube gedreht werden. Dann einfach an der zu Wand näheren Mutter mit einem Gabelschlüssel ansetzen und die Stockschraube herausdrehen.
